저전압 모터 가이드: 효율성, 선택 및 애플리케이션 2026

결론 먼저: 산업용 애플리케이션의 경우 IE3 또는 IE4 프리미엄 효율성 저전압 모터 에너지 손실을 최대 100%까지 줄여주는 최적의 경로입니다. 이전 세대 모터에 비해 40% . EU 에코디자인 규정(EU) 2019/1781은 이제 75kW ~ 200kW 모터에 대해 IE4를 의무화하고, 0.75kW ~ 1000kW의 광범위한 모터에 대해 IE3을 의무화합니다. 모터를 선택할 때 기존 명판 정격을 기본값으로 사용하지 마십시오. 효율성 낭비의 일반적인 원인인 과도한 크기를 방지하기 위해 부하 토크 특성과 듀티 사이클을 다시 계산합니다. 모바일 로봇, 반도체 웨이퍼 핸들링 등 60V 미만의 새로운 자동화 애플리케이션의 경우, 초저전압 브러시리스 DC 모터 유도 전동기가 따라올 수 없는 콤팩트한 정밀도를 제공합니다.

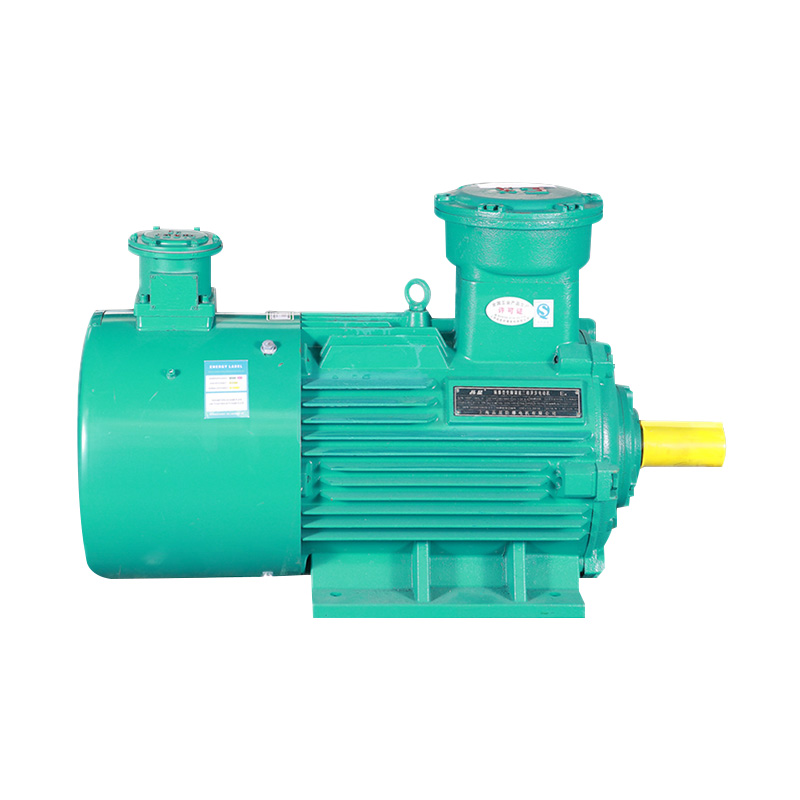

효율성 표준 및 글로벌 규제 환경

작동하는 것으로 정의되는 저전압 모터 1000V 이하 , 전 세계적으로 점점 더 엄격해지는 최소 에너지 성능 기준(MEPS)의 적용을 받습니다. EU 에코디자인 규정(EU) 2019/1781은 2021년 7월의 1단계와 2023년 7월의 2단계로 구현되는 포괄적인 프레임워크를 나타냅니다. 이는 연속 사용(S1, S3 ≥ 80%, S6 ≥ 80%)에서 작동하는 최대 1000V 정격의 50Hz 및 60Hz 3상 단일 속도 모터에 대한 범위를 확장하고 요구 사항을 강화했습니다.

2023년 7월 1일부터 IE4 효율 등급은 정격 출력이 75kW ~ 200kW인 2, 4, 6극 모터에 필수가 되었습니다. , 동안 IE3은 0.75kW ~ 1000kW 모터에 필수입니다. (IE4가 적용되는 75-200kW 범위 제외), 최대 1000kW의 8극 모터, 향상된 안전 모터(Ex eb), 방폭 모터(Ex ec, Ex d, Ex de, Ex t), 외부 브레이크가 있는 브레이크 모터 및 TEAO(Totally Enclosed Air Over) 설계.

EU 외부의 많은 국가에서는 IE 분류에 맞춰 자체 MEPS를 구현하여 제조업체 간 효율성을 직접 비교할 수 있습니다.

IE3와 IE4 모터 설계의 차이점

IE3 및 IE4 모터는 최적화된 내부 설계와 향상된 전도성 소재를 통해 더 높은 효율을 달성합니다. 이렇게 높은 효율은 주어진 킬로와트 등급에 대한 정격 모터 전류를 감소시킵니다. DOL(직접 온라인) 시동이 필요한 응용 분야의 경우 AC-3e 활용 범주는 IE3/IE4 프리미엄 효율 모터용으로 특별히 개발되었으며, 잠재적으로 증가된 돌입 및 시동 전류 특성을 수용하기 위해 표준 AC-3 범주보다 더 높은 성능을 제공합니다.

저전압 유도 전동기(50Hz, 60Hz)에 대한 IE 효율 분류
IE 클래스	효율성 수준	EU 에코디자인 2023 현황
IE1	표준 효율	신규 설치를 위해 단계적으로 중단됨
IE2	고효율	제한된 사용; 가변 속도 드라이브에만 해당
IE3	프리미엄 효율성	0.75-1000kW의 경우 필수(75-200kW IE4 범위 제외)
IE4	슈퍼 프리미엄 효율성	75-200kW(2,4,6극)에 필수

모터 전력 요구 사항 계산: R.I.S.E 접근 방식

모터를 선택하기 전에 애플리케이션의 속도 및 부하 토크 특성을 결정해야 합니다. 유도 모터는 일반적으로 동기 속도가 공급 주파수와 고정자 극 수에 따라 달라지는 단일 속도 기계이며 다음과 같이 계산됩니다. 속도(rpm) = 주파수(Hz) x 60 / 극 쌍 . 예를 들어, 50Hz 전원의 4극 모터는 일반적으로 실제 최대 부하 속도에서 1500rpm의 동기 속도를 생성합니다. 미끄러짐으로 인해 2-4% 감소 [인용:8].

가변 속도 드라이브(VSD)를 사용하는 경우 두 가지 작동 속도를 모두 고려해야 합니다. 이는 냉각 장치 및 베어링 선택에 영향을 미치기 때문입니다. 속도 매개변수가 정의되면 다음을 사용하여 전력을 계산할 수 있습니다. 출력(kW) = 속도(rpm) x 토크(Nm) / 9550 [인용:8].

세 가지 기본 부하 토크 특성

일정한 토크: 부하에는 시동을 걸고 주행 속도까지 가속한 후 상대적으로 고정된 토크가 필요합니다. 일반적인 응용 분야에는 엘리베이터, 호이스트, 컨베이어 및 용적식 펌프가 포함됩니다. 크기는 주행 속도에서의 연속 토크 요구 사항을 기준으로 결정됩니다.
선형 토크: 토크는 속도에 비례하여 달라집니다. 응용 분야에는 종이 가공, 직물 롤링 및 압출기가 포함됩니다. 크기 조정은 일반적으로 속도에서 발생하는 연속 로드를 기반으로 합니다.
가변(2차) 토크: 토크는 속도의 제곱에 따라 증가합니다. 이는 송풍기, 팬 및 원심 펌프와 같이 가스 또는 액체 마찰이 관련된 곳에서 발생합니다. 이러한 응용 분야에서는 흐름을 제어하기 위해 스로틀이나 슬라이드 밸브를 사용하는 대신 VSD로 모터 속도를 조정하면 상당한 에너지 절감 효과를 얻을 수 있습니다.

IEC 60034-1에 따른 듀티 사이클 분류

IEC 60034-1은 S1부터 S10까지 10가지 듀티 유형을 정의합니다. S1(연속 근무) 열 평형에 도달하기에 충분한 시간 동안 일정한 부하에서 작동하는 것을 나타냅니다. S3(간헐적인 주기적인 의무) ≥80%일 때 Ecodesign 범위에 포함되며 가열에 큰 영향을 미치지 않는 시작 및 제동 기간의 작동이 포함됩니다. 듀티 사이클을 정확하게 분류하면 크기가 커지는 것을 방지하고 열 용량이 작동 현실과 일치하도록 보장합니다.

저전압 애플리케이션을 위한 브러시형 DC 모터와 브러시리스 DC 모터 비교

60V 미만의 저전력 애플리케이션의 경우 브러시형 DC 모터와 브러시리스 DC 모터 중 하나를 선택하면 서비스 수명, 유지 관리 요구 사항 및 제어 복잡성이 영향을 받습니다.

브러시드 DC 모터 특성

브러시형 DC 모터는 고정자에 영구 자기장 자석을 사용하고 회전자에 있는 전기자 권선을 사용하며, 정류자 세그먼트에서 미끄러지는 브러시를 통해 정류가 이루어집니다. 이 시스템은 작동하기 위해 DC 전압만 필요하며 배터리에 직접 연결됩니다. 그러나 브러시형 모터에는 다음과 같은 주요 제한 사항이 있습니다. 서비스 수명은 일반적으로 1000~5000시간입니다. , 및 속도는 일반적으로 10,000rpm 미만 . 속도가 높을수록 마찰 증가, 브러시 바운스 및 접촉 표면을 부식시키는 아크 현상을 통해 브러시 및 정류자 마모가 가속화됩니다.

브러시리스 DC 모터의 장점

브러시리스 모터는 구성을 반대로 합니다. 영구 자석은 권선이 고정된 상태에서 회전자에서 회전합니다. 전자 컨트롤러는 홀 효과 장치, 인코더 또는 역기전력 감지를 통해 감지된 회전자 위치에 따라 고정자 전류를 지속적으로 변화시킵니다. 서비스 수명과 속도는 주로 베어링에 의해 제한됩니다. 20,000시간 작동, 50,000rpm 공통사양 . 두 가지 정류 방법이 있습니다. 블록 정류(블록 정류)는 비용이 저렴하지만 토크 리플이 더 높습니다. 저속에서도 원활한 작동을 제공하는 정현파 정류는 정밀 위치 결정 및 서보 애플리케이션에 적합합니다.

초저전압 모터 수요를 주도하는 5가지 동향

초저전압(ULV) 모터는 다음에서 작동하는 모터로 정의됩니다. 60V 이하 는 모바일 로봇 공학, 창고 시스템 및 정밀 제조 분야의 자동화 발전에 힘입어 성장하는 부문을 대표합니다. 업계 연구원들의 분석에 따르면 5가지 수렴 요인에 의해 시장이 확장되는 것으로 나타났습니다.

모바일 로봇공학의 성장: 물류, 창고 및 산업 환경 전반에 배치된 AGV 및 AMR은 인간 중심 환경에서 효율성, 토크 및 안전성의 균형을 유지하는 소형 배터리 구동 모션 시스템에 의존합니다.
창고 자동화 복구: 단기적인 투자 침체 이후 창고 자동화는 AS/RS, 자동 분류, 안전 규정 준수 및 컴팩트한 통합을 위해 ULV 모션 구성 요소에 점점 더 의존하는 모바일 로봇에 의해 주도되어 2026년부터 반등할 것으로 예상됩니다.
반도체 제조 확장: 웨이퍼 처리 및 포토리소그래피 응용 분야에는 ULV 모터 및 드라이브가 제공하는 정밀도, 신뢰성 및 작은 설치 공간이 필요합니다. 클린룸 규정 준수 및 초저진동에 최적화된 제품은 이러한 응용 분야에 매우 중요합니다.
소형 축의 자동화 증가: OEM은 이전에 수동으로 진행되던 소규모 하위 시스템, 특히 포장 및 전자 조립 분야를 자동화하고 있습니다. ULV 모터는 자동화된 보조 축을 추가하기 위한 비용 효율적인 모듈식 솔루션을 제공합니다.
공압 시스템 교체: 에너지 효율성, 정밀도 및 유지 관리의 공압 제한으로 인해 비즈니스 사례가 실행 가능한 응용 분야에서 ULV 전기 대안으로 전환되고 있습니다.

베어링 선택 및 기계적 고려 사항

축방향 힘과 반경방향 힘은 베어링 수명에 직접적인 영향을 미칩니다. 높은 반경방향 힘이 적용되는 경우 샤프트 치수도 확인해야 합니다. 두 가지 기본 베어링 유형은 서로 다른 특성을 제공합니다.

소형 모터용 소결 슬리브 베어링과 볼 베어링의 비교
베어링 종류	비용	속도 능력	부하 처리	온도 범위
소결 슬리브	낮은	보통	낮은 반경방향/축방향 하중만	-20°C 이하가 아닙니다. 진공용이 아닌
볼베어링	더 높음	높음(최대 10,000rpm)	높은 축방향 및 반경방향 하중	-20°C~100°C(표준 윤활)

소결 슬리브 베어링은 경제적이며 베어링 부하가 낮은 연속 작동에 적합하지만 역회전, 진공 환경 또는 회전 부하와 함께 사용해서는 안 됩니다. 볼 베어링은 저속, 고속(최대 10,000rpm), 연속, 역회전 및 시작-정지 작동을 수용합니다[인용:3].

애플리케이션별 선택 결정 매트릭스

다음 매트릭스는 일반적인 저전압 모터 애플리케이션과 부하 특성 및 작동 요구 사항을 기반으로 권장되는 모터 유형을 연관시킵니다.

적용 유형별 저전압 모터 선택 가이드
신청	권장 모터 유형	주요 고려사항
원심 펌프 또는 팬	IE3/IE4 유도 VSD	2차 토크; 속도 제어를 통한 대규모 에너지 절감
컨베이어 또는 호이스트	IE3 유도(일정한 토크)	일정한 토크 특성; 듀티 사이클(S1/S3) 확인
이동로봇(AGV/AMR)	브러시리스 DC(60V ULV 이하)	배터리 구동; 컴팩트한 통합 안전 기능이 필요합니다.
반도체 웨이퍼 핸들링	ULV 브러시리스 서보	정밀성, 저진동, 클린룸 준수, 앱솔루트 엔코더
소형축 자동화(포장)	ULV 통합 모터 드라이브	보조 축을 위한 모듈식, 저렴한 비용, 손쉬운 통합

저전압 모터 선택을 위한 주요 사항

올바른 저전압 모터를 선택하려면 단순히 명판 정격을 일치시키는 것 이상의 체계적인 평가가 필요합니다. 세 가지 원칙이 프로세스를 안내해야 합니다. 첫째, 효율성 등급 준수는 협상할 수 없습니다. : 모터가 전력 범위에 대한 지역 MEPS 요구 사항을 충족하는지 확인하십시오. 둘째, 모터 특성을 부하 동작에 일치시키다 : 기본적으로 크기를 크게 설정하는 대신 속도 범위 전체에 걸쳐 실제 토크 요구 사항을 계산합니다. 셋째, 전체 수명주기를 고려 : IE4 모터 또는 브러시리스 DC 시스템의 높은 초기 비용은 작동 수명 동안 에너지 절약으로 상쇄되는 경우가 많습니다. 모바일 장비 또는 정밀 축과 관련된 새로운 자동화 프로젝트의 경우 초저전압 브러시리스 모터가 산업 발전 방향을 나타냅니다. 고정 산업용 부하의 경우 가변 속도 드라이브와 결합된 IE3 및 IE4 유도 모터는 효율성 및 규정 준수를 위한 강력한 경로를 제공합니다.
