저전압 모터란?

A 저전압 모터 는 최대 1,000V AC의 전압에서 작동하는 전기 모터로, 산업 및 상업용 전기 모터 중 가장 일반적인 유형입니다. 이 모터는 전기 에너지를 기계 에너지로 변환하여 소형 팬부터 대형 산업용 펌프까지 다양한 장비를 구동합니다.

저전압 모터의 기본 구성은 고정자(권선을 포함하는 고정부), 회전자(기계적 동력을 전달하는 회전부), 회전자를 지지하는 베어링, 작동 중 발생하는 열을 제거하는 냉각 시스템으로 구성됩니다. 고정자 권선은 전원 공급 장치에 연결되어 회전자와 상호 작용하여 토크를 생성하는 회전 자기장을 생성합니다.

저전압 모터는 유도 모터(비동기 모터라고도 함)와 동기 모터의 두 가지 주요 구성으로 제공됩니다. 유도 전동기는 산업용 모터 설치의 90% 이상을 차지할 정도로 가장 널리 사용되는 유형입니다. 구조가 간단하고 견고하며 유지 관리가 최소화됩니다. 동기 모터는 정밀한 속도 제어가 필요한 응용 분야나 모터가 부하에 관계없이 일정한 속도로 작동해야 하는 응용 분야에 사용됩니다.

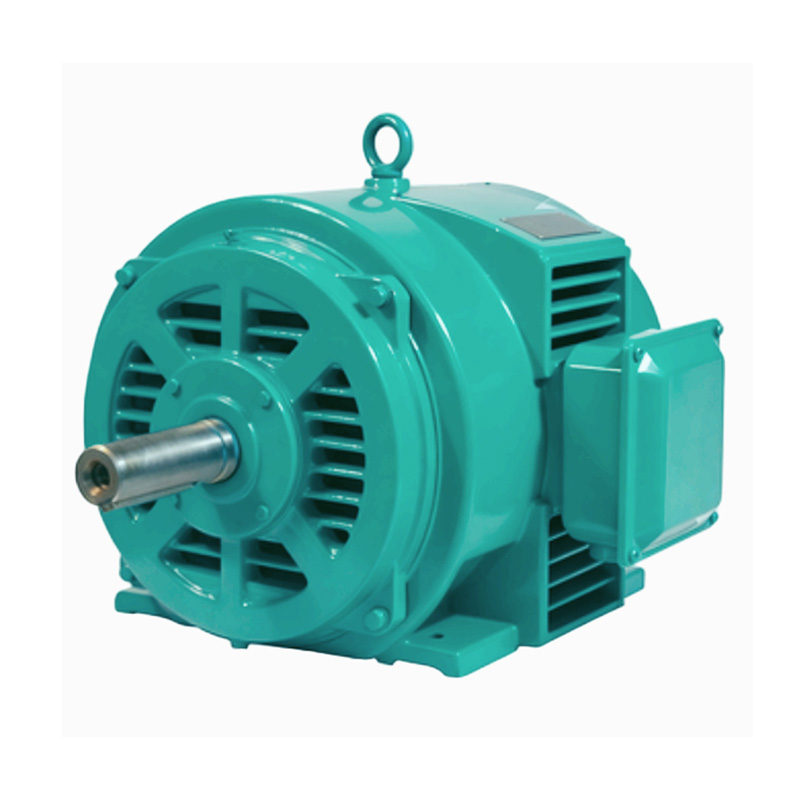

저전압 모터의 외함은 내부 구성 요소를 환경으로부터 보호하도록 설계되었습니다. 일반적인 인클로저 유형에는 개방형 방적형(ODP), 완전 밀폐형 팬 냉각형(TEFC) 및 완전 밀폐형 공기 오버형(TEAO)이 포함됩니다. 인클로저 선택은 작동 환경과 필요한 보호 수준에 따라 다릅니다. TEFC 모터는 가장 일반적인 유형으로 먼지, 습기 및 기타 오염 물질로부터 보호합니다.

저전압 모터는 작동 패턴을 설명하는 듀티 사이클에 따라 분류됩니다. 연속 사용(S1) 모터는 최대 부하에서 무한정 작동하도록 설계되었습니다. 간헐적 사용(S2 ~ S10) 모터는 모터가 짧은 기간 동안 작동한 후 휴지 기간을 갖는 응용 분야용으로 설계되었습니다. 듀티 사이클은 모터의 냉각 요구 사항과 열 용량에 영향을 미칩니다.

유형 of Low Voltage Motors

저전압 모터 다양한 유형으로 제공되며 각각 다른 응용 분야에 적합합니다. 귀하의 응용 분야에 적합한 모터를 선택하려면 이러한 유형 간의 차이점을 이해하는 것이 필수적입니다.

유도 전동기

유도 모터는 가장 일반적인 유형의 저전압 모터로 전 세계적으로 설치의 대부분을 차지합니다. 이는 고정자 권선이 회전자에 전류를 유도하는 회전 자기장을 생성하는 전자기 유도 원리에 따라 작동합니다. 회전자는 일반적으로 양쪽 끝이 단락된 전도성 막대로 구성된 농형 디자인입니다.

유도 전동기는 단상 및 3상 구성으로 제공됩니다. 3상 유도 전동기는 산업 응용 분야에서 가장 널리 사용되며 고효율, 안정적인 작동 및 간단한 제어 기능을 제공합니다. 단상 유도 전동기는 3상 전력을 사용할 수 없는 주거용 및 경상업 응용 분야에 사용됩니다.

유도 전동기의 속도는 극 수와 공급 주파수에 따라 결정됩니다. 50Hz 시스템의 일반적인 동기 속도는 3000rpm(2극), 1500rpm(4극) 및 1000rpm(6극)입니다. 실제 작동 속도는 부하에 따라 증가하는 슬립으로 인해 동기 속도보다 약간 낮습니다.

동기 모터

동기 모터는 공급 주파수와 동기화된 일정한 속도로 작동합니다. 이는 섬유 기계, 인쇄기, 제지 공장과 같이 정밀한 속도 제어가 필요한 응용 분야에 사용됩니다. 동기 모터는 주요 역률에서 작동할 수 있으므로 역률 보정에도 사용할 수 있습니다.

동기식 모터의 회전자는 DC 전원에 의해 여기되어 회전하는 고정자 자기장에 고정되는 자기장을 생성합니다. 이를 통해 로터는 부하와 관계없이 정확히 동기 속도로 회전합니다. 동기 모터는 유도 모터보다 더 복잡하고 가격이 비싸지만 효율이 더 높고 역률도 더 좋습니다.

영구자석 모터

영구 자석 모터는 DC 여자 시스템 대신 회전자에 영구 자석을 사용하는 동기 모터 유형입니다. 이 설계로 인해 슬립 링과 브러시가 필요 없어 유지 관리 요구 사항이 줄어들고 신뢰성이 향상됩니다. 영구 자석 모터는 높은 효율과 높은 전력 밀도를 제공하므로 공간과 에너지 효율성이 중요한 응용 분야에 이상적입니다.

이러한 모터는 전기 자동차, 로봇공학, 고성능 산업용 드라이브에 점점 더 많이 사용되고 있습니다. 자석 기술의 발전으로 인해 영구 자석 모터는 비용 및 성능 측면에서 유도 모터에 비해 경쟁력이 있게 되었습니다.

방폭 모터

방폭 모터는 가연성 가스, 증기 또는 먼지가 존재할 수 있는 위험한 환경에서 사용하도록 설계되었습니다. 이러한 모터는 주변 대기를 점화시키지 않고 내부 폭발을 억제할 수 있는 하우징에 둘러싸여 있습니다. 이 제품은 가스 위험에 대한 Class I, Division 1과 같은 특정 위험 지역 분류에서 사용하도록 인증되었습니다.

방폭 모터는 화염 경로, 온도 등급 및 특수 인클로저와 같은 기능을 갖춘 유도 및 동기식 설계로 제공됩니다. Shanghai Pinxing Explosion-proof Motor Co., Ltd.와 같은 선도적인 제조업체는 까다로운 응용 분야를 위한 광범위한 방폭 저전압 모터를 제공합니다.

효율성 Standards and Classes

효율성 저전압 모터 운영 비용과 환경 영향을 결정하는 중요한 요소입니다. 국제 표준은 사용자가 다양한 모터의 성능을 비교할 수 있도록 효율성 등급을 정의합니다.

IE 효율성 클래스

국제전기기술위원회(IEC)는 모터에 대해 4가지 효율 등급을 설정했습니다.

• IE1 — 표준 효율성 — 범용 모터의 최소 효율 수준입니다. 이 모터는 에너지 비용이 주요 관심사가 아닌 응용 분야에 적합합니다. 규제 요건으로 인해 많은 지역에서 단계적으로 폐지되고 있습니다.
• IE2 — 고효율 — IE1 모터에 비해 상당한 에너지 절감 효과를 제공합니다. IE2는 많은 국가에서 새로운 모터 설치에 필요한 최소 효율입니다. 이 모터는 비용과 효율성의 적절한 균형을 제공합니다.
• IE3 — 프리미엄 효율성 — IE2보다 높은 효율성을 제공하여 상당한 에너지 절감 효과와 운영 비용 절감 효과를 제공합니다. IE3 모터는 특히 에너지 비용이 높은 지역에서 전 세계적으로 규정에 따라 점점 더 요구되고 있습니다.
• IE4 — 슈퍼 프리미엄 효율성 — 최고 효율 등급으로 최대의 에너지 절감 효과를 제공합니다. IE4 모터는 지속적인 작동과 높은 에너지 비용이 필요한 응용 분야에 이상적입니다. 더 높은 초기 비용은 일반적으로 모터의 서비스 수명 동안 에너지를 절약함으로써 상쇄됩니다.

모터 효율 등급 선택은 연간 작동 시간 수, 지역 에너지 비용, 효율 등급 간의 초기 비용 차이 등 여러 요소에 따라 달라집니다. 지속적으로 작동하는 모터의 경우 IE3 또는 IE4 모터의 에너지 절약을 통해 몇 년 내에 투자 수익을 얻을 수 있습니다.

에너지 절약 및 ROI

효율이 높은 모터를 사용하면 상당한 에너지 절감 효과를 얻을 수 있습니다. 하루 24시간, 1년 365일 작동하는 모터의 경우 IE2와 IE3 효율의 차이로 인해 5~10% 이상의 에너지 절감 효과를 얻을 수 있습니다. 모터의 15~25년 사용 수명 동안 이러한 절감 효과는 초기 비용 차이의 몇 배에 달할 수 있습니다.

에너지 절약 외에도 효율이 높은 모터는 열을 덜 발생시켜 냉각 요구 사항을 줄이고 모터 및 절연체의 수명을 연장할 수 있습니다. 또한 작동 온도가 낮아 베어링 수명이 향상되고 유지 관리 요구 사항이 줄어듭니다.

응용

저전압 모터 거의 모든 산업 분야에서 사용되며 현대적인 생산 및 인프라를 구동하는 장비에 전력을 공급합니다. 이러한 모터의 다양성과 신뢰성은 수많은 응용 분야에서 필수적입니다.

제조 및 생산

제조 분야에서 저전압 모터는 컨베이어, 공작 기계, 로봇 및 자동화된 생산 라인에 전력을 공급합니다. 이들은 금속 가공, 플라스틱 가공, 직물 생산 및 조립 작업에 사용됩니다. 가변 주파수 드라이브와 함께 작동하는 최신 모터의 기능을 통해 정확한 속도 제어가 가능하고 프로세스 효율성이 향상됩니다.

펌핑 및 수처리

저전압 모터는 물 공급, 폐수 처리, 관개 및 산업 공정용 펌프를 구동합니다. 이러한 모터는 다양한 응용 분야에서 지속적으로 작동하므로 효율성이 중요한 요소입니다. 에너지 비용을 줄이기 위해 펌핑 애플리케이션에 고효율 모터가 점점 더 많이 사용되고 있습니다.

HVAC 시스템

난방, 환기 및 공조 시스템은 팬, 송풍기, 압축기 및 펌프용 저전압 모터에 의존합니다. HVAC 시스템은 건물 에너지 소비의 상당 부분을 차지하며, 이러한 시스템에 고효율 모터를 사용하면 상당한 에너지 절감 효과를 얻을 수 있습니다.

자재 취급

컨베이어 시스템, 엘리베이터, 크레인 및 호이스트는 이동 및 리프팅을 위해 저전압 모터를 사용합니다. 이러한 애플리케이션에는 높은 시동 토크와 빈번한 시동 및 정지를 견딜 수 있는 능력이 있는 모터가 필요한 경우가 많습니다.

재생에너지

저전압 모터는 태양광 추적 시스템, 풍력 터빈 피치 제어와 같은 재생 에너지 응용 분야에서 점점 더 많이 사용되고 있습니다. 이러한 애플리케이션에는 열악한 환경 조건에서도 작동할 수 있는 안정적이고 효율적인 모터가 필요합니다.

음식과 음료

식품 및 음료 산업에서는 저전압 모터가 믹서, 컨베이어, 포장 장비 및 가공 기계에 전력을 공급합니다. 이러한 모터는 세척 기능과 내부식성을 포함한 위생 및 안전 표준을 충족해야 합니다.

선택 Guide

오른쪽 선택 저전압 모터 여러 가지 요소를 신중하게 고려해야 합니다. 다음 가이드는 모터 선택에 대한 구조화된 접근 방식을 제공합니다.

1단계: 전원 요구 사항 결정

부하 특성과 운전 조건에 따라 필요한 모터 동력을 계산합니다. 실행 및 시작 전원 요구 사항을 모두 고려하십시오. 정격 출력은 일반적으로 킬로와트(kW) 또는 마력(hp)으로 표시됩니다. 모터 크기가 너무 크면 효율이 감소할 수 있고, 크기가 작으면 과열 및 조기 고장이 발생할 수 있습니다.

2단계: 속도 요구 사항 정의

필요한 모터 속도(동기 속도)를 지정하고 가변 속도 작동이 필요한지 여부를 고려하십시오. 50Hz 시스템의 표준 속도는 3000rpm(2극), 1500rpm(4극) 및 1000rpm(6극)입니다. 가변 속도 드라이브는 가변 출력이 필요한 애플리케이션의 모터 속도를 조정하는 데 사용할 수 있습니다.

3단계: 효율성 등급 선택

운영 시간, 에너지 비용 및 규제 요구 사항에 따라 적절한 효율성 등급(IE1~IE4)을 선택하세요. 효율 등급이 높을수록 에너지 절감 효과가 크지만 초기 비용이 더 높습니다. 지속적으로 작동하는 모터의 경우 IE3 또는 IE4 모터가 일반적으로 가장 비용 효율적인 선택입니다.

4단계: 듀티 사이클 고려

모터가 지속적으로 작동할지, 간헐적으로 작동할지, 가변 부하에서 작동할지 결정합니다. 이는 모터 설계 및 냉각 요구 사항에 영향을 미칩니다. 연속 사용(S1) 모터는 정격 부하에서 무기한 작동하도록 설계되었습니다. 간헐적 부하 모터(S2~S10)는 특정 작동 및 휴지 기간이 있는 응용 분야에 맞게 설계되었습니다.

5단계: 환경 조건 평가

주변 온도, 고도, 습도 및 먼지, 물 또는 부식성 물질에 대한 노출을 고려하십시오. 이러한 요소에 따라 모터의 외함 유형과 보호 등급이 결정됩니다. 인클로저 유형에는 개방형 방적형(ODP), 완전 밀폐형 팬 냉각형(TEFC) 및 내후형(WPI 및 WPII)이 포함됩니다.

6단계: 장착 및 연결 확인

구동 장비와의 호환성을 위해 장착 구성(풋 장착형, 플랜지 장착형 또는 조합)과 단자함 위치를 지정합니다. 일반적인 장착 유형에는 IM B3(풋 장착형), IM B5(플랜지 장착형) 및 IM B35(풋 및 플랜지)가 포함됩니다.

Shanghai Pinxing Explosion-proof Motor Co., Ltd.와 같은 업계 선두업체는 다양한 산업 응용 분야에 대한 IE2, IE3 및 IE4 효율성 표준을 충족하는 광범위한 저전압 모터를 제공합니다.
