건식 변압기 가이드: 유형, 사양 및 응용 분야

A 건식 변압기 액체 충전 장치에 사용되는 미네랄 오일 대신 절연 및 냉각을 위해 공기, 에폭시 수지 또는 기타 비액체 재료를 사용하여 회로 간에 전기 에너지를 전달합니다. 이 구조는 오일과 관련된 화재 및 누출 위험을 제거하므로 실내 배치가 필요한 병원, 학교, 고층 건물 및 데이터 센터에 장비가 널리 지정됩니다.

155°C 주조 수지 권선에 대한 공통 절연 등급 온도 상승 제한

건식 변압기 란 무엇입니까?

건식 변압기는 코어와 권선을 액체 유전체에 담그지 않고 전압을 높이거나 낮추는 정적 전기 장치입니다. 냉각은 자연 공기 대류(AN) 또는 강제 공기 순환(AF)을 통해 이루어지며, 절연은 주조 에폭시 수지, 광택 천 또는 수지 함침 종이와 같은 재료로 제공됩니다. 액체 단열재가 없다는 것은 오일이 누출되거나 발화되거나 격리 기반 시설이 필요하지 않음을 의미합니다.

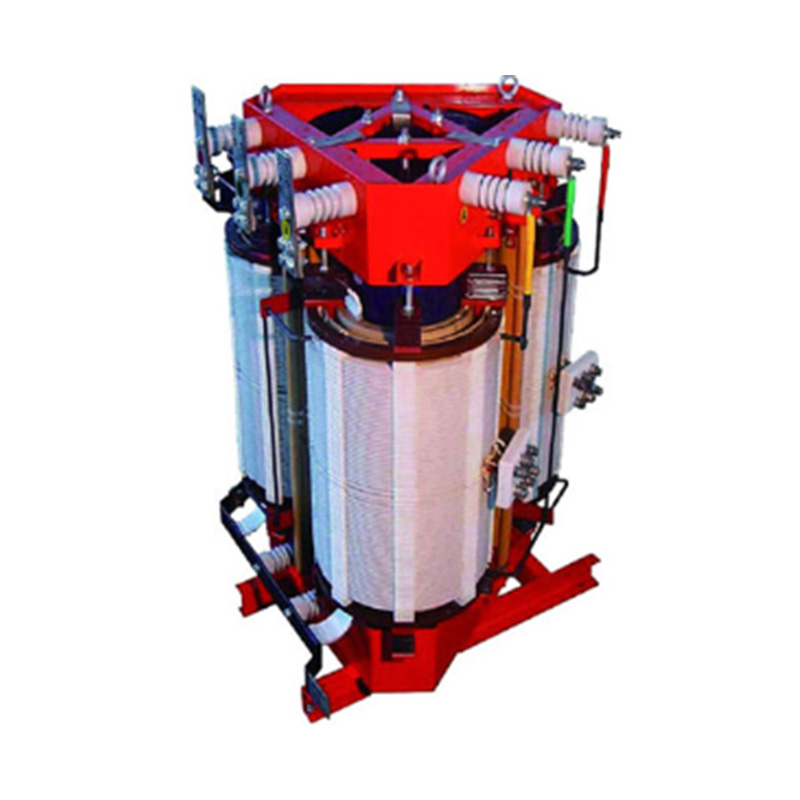

주조 수지 건식 변압기: 1차 및 2차 권선이 에폭시 수지로 진공 주조되어 구리 또는 알루미늄 도체 주위에 견고한 습기 방지 절연 블록을 형성하는 변압기입니다.

작동 원리 및 구성

다른 변압기와 마찬가지로 건식 장치는 전자기 유도로 작동합니다. 1차 권선의 교류 전류는 적층 강철 코어에 변화하는 자속을 생성하고, 이는 2차 권선에 비례 전압을 유도합니다. 1차 권선과 2차 권선 사이의 권선비는 장치의 전압 상승 또는 하강 여부를 결정합니다.

현재 생산에서는 세 가지 권선 기술이 일반적입니다.

중압 및 고전압 배전용으로 사용되는 주조 수지(진공압 함침 에폭시) 구조
VPI(진공 압력 함침) 바니시 구조, 일반적으로 낮은 전압 또는 더 작은 kVA 등급에 사용됩니다.
소형 수지 주조가 실용적이지 않은 곳에 사용되는 유리 섬유 또는 Nomex 단열재를 사용한 개방형 구조

기술 사양 및 성능 요소

장치를 올바르게 선택하려면 kVA 용량만 사용하는 것이 아니라 여러 정격 매개변수를 부하 및 설치 환경에 일치시키는 것이 중요합니다.

매개변수	일반적인 범위	선택 관련성
전력 등급	25kVA ~ 10,000kVA	연결된 부하와 성장 마진을 일치시킵니다.
전압 등급	최대 36kV 1차	업스트림 배전 전압에 따라 결정됨
절연 등급	클래스 F(155°C) 또는 클래스 H(180°C)	허용 온도 상승 및 수명을 관리합니다.
냉각방식	AN(자연) 또는 AF(강제 공기)	AF는 최대 부하 동안 최대 40%의 용량을 추가합니다.
임피던스	4%에서 8%	고장 전류 및 전압 조절에 영향을 미칩니다.
사운드 레벨	kVA에 따라 50dB ~ 70dB	점유된 실내 설치에 적합

응용 시나리오

건식 변압기에는 많은 관할권에서 오일 격납 구덩이, 방화벽 또는 실외 금고가 필요하지 않기 때문에 직원이 전기 장비와 동일한 건물을 점유하는 위치에 대한 표준 선택입니다. 일반적인 설치 환경은 다음과 같습니다.

상업용 고층 건물의 상층 또는 지하 전기실에 장치가 설치되는 경우
화재 규정에 따라 사람이 있는 구조물 내부에 기름이 채워진 장비가 제한되는 병원 및 학교
무정전 전력 분배와 낮은 화재 위험이 모두 우선순위인 데이터 센터
풍력 터빈 나셀 및 태양광 인버터 스테이션을 포함한 재생 에너지 설비
생산 라인 근처에 가연성 액체를 금지하는 공정 구역이 있는 산업 플랜트

건식 변압기와 오일 변압기

두 기술은 냉각 매체, 화재 행동 및 유지 관리 프로필에서 가장 다릅니다. 아래 표에는 구매 결정과 관련된 실질적인 차이점이 요약되어 있습니다.

요인	건식 변압기	오일형 변압기
냉각 매체	공기 또는 에폭시 수지	광유 또는 합성유
화재 위험	낮은 자기소화성 수지 사용 가능	높음, 억제 필요
실내 설치	대부분의 점유 건물에서 허용됨	일반적으로 제한되거나 금고가 필요함
유지보수	최소한의 오일 테스트가 필요하지 않음	주기적인 오일 샘플링 및 여과
일반적인 kVA 범위	25~10,000kVA	25kVA ~ 100,000kVA 이상
과부하 허용오차	강제 공랭 없이 낮추기	일반적으로 높을수록 오일은 열을 효율적으로 발산합니다.

선택 고려 사항

환경 노출. 실내기는 표준 인클로저를 사용합니다. 실외용 건식 변압기에는 추가적인 부식 방지 및 배수 기능을 갖춘 내후성 인클로저가 필요합니다.

프로필을 로드합니다. 지속적으로 무거운 부하는 강제 공기 냉각 옵션과 낮은 임피던스 등급으로 인해 전압 강하를 제한하는 이점을 누릴 수 있습니다.

고도 및 주변 온도. 두 요소 모두 유효 kVA 용량을 감소시키므로 경감 계산에 포함되어야 합니다.

사운드 요구 사항. 거주 중인 건물에서는 최대 소음 수준을 지정하는 경우가 많으며 이는 코어 설계 및 장착 방법에 영향을 미칩니다.

화재 및 건축법 준수. 지역 규정에 따라 실내 배치에 대한 특정 단열 등급이나 화재 등급이 필요할 수 있습니다.

건식 변압기를 외부에서 사용할 수 있습니까?

예, 장치가 일반적으로 NEMA 3R 또는 동급 등급의 비바람에 견디는 인클로저로 제작된 경우 옥외 설치가 가능합니다. 실외 건식 변압기에는 습기 유입에 대한 추가 보호, 레인 후드가 있는 환기 루버 및 부식 방지 코팅이 포함되어 있습니다. 실외기를 지정할 때 주변 온도 변화와 습도를 열 설계에 고려해야 합니다.

설치 및 유지 관리 권장 사항

사이트 준비. 향후 코일 검사를 위해 바닥 적재 용량, 환기 공간 및 접근 권한을 확인합니다.

전기 연결. 모든 단자 연결의 토크 사양을 확인하고 전원을 공급하기 전에 위상 회전이 올바른지 확인하십시오.

시운전 테스트. 처음 통전하기 전에 절연 저항 테스트와 권선 저항 측정을 수행하십시오.

정기 검사. 환기구에 먼지가 쌓이지 않았는지 확인하고 일반적으로 매년 정기적으로 권선을 육안으로 검사합니다.

열 모니터링. 장착된 경우 권선 온도 센서 판독값을 검토하여 과부하 또는 환기 막힘의 조기 징후를 감지합니다.

일반적인 실수와 간과되는 고려사항

작동 온도를 높이고 권선 수명을 단축시키는 작은 환기 공간
1,000미터 이상의 고도에 설치할 때 고도 감소 요인을 무시합니다.
업스트림 오류 전류 조정을 확인하지 않고 임피던스 값 선택
점유 바닥 설치의 소음 수준 요구 사항 간과
초기 통전 전 절연 저항 테스트 건너뛰기

산업 동향 및 전망

여러 지역의 업데이트된 에너지 효율 표준에 따라 더 높은 효율 등급에 대한 요구로 인해 제조업체는 코어 강 등급을 개선하고 권선 형상을 최적화해야 합니다. 데이터 센터 건설 및 재생 에너지 상호 연결의 성장으로 인해 화재 위험이 낮은 실내 변환 장비가 필요한 응용 분야가 계속 확대되고 있습니다.
